USE CASE & SEQUENCE DIAGRAM (Point of Sale)


Nama/NIM  : I Gede Lanang Ari Praditha/1404505058
Jurusan/Fakultas/Perguruan Tinggi : Teknologi Informasi/Teknik/Universitas Udayana
Mata Kuliah : Pemrograman Berorientasi Objek
Dosen : I Putu Agus Eka Pratama, ST, MT

Kali ini kita akan membahas sebuah sistem pada toko dengan Point of Sale melalui Use Case dan Sequence Diagram. Sebelum membuat, ada baiknya untuk lebih memahami Use Case dan Sequence Diagram pada Postingan Sebelumnya.


Pertama yang kita buat adalah Use Case Diagram
Contoh Use Case Diagram:

Dari gambar di samping bisa dijelaskan Bahwa tiap-tiap aktor memiliki hak aksesnya masing-masing. Admin dapat mengakses semua aktivitas pada Use Case Diagram. Sedangkan Kasir hanya memiliki hak akses hanya pada aktivitas login, view data barang, input barang yang dibeli, dan cetak transaksi. Untuk memperjelas setiap aktivitas akan lebih diperdalam pada Sequence Diagram.







Use Case Diagram Sistem POS pada Toko

Kedua kita akan membuat Sequence Diagram
1.    Pendaftaran

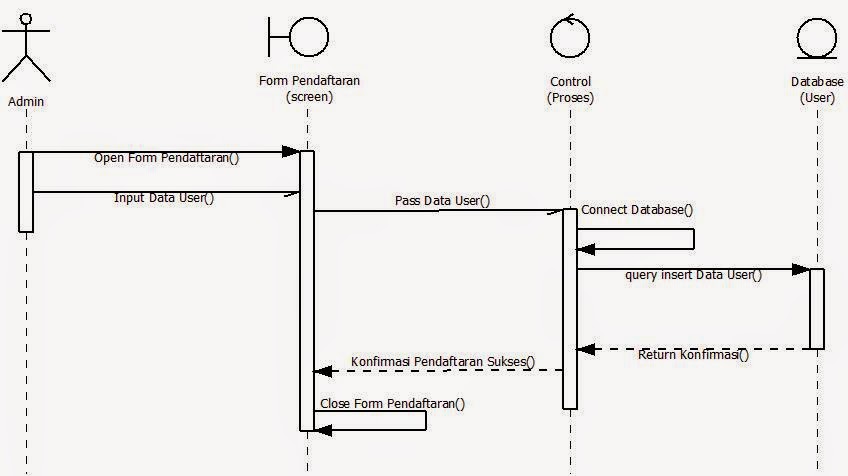

Sequence Diagram pada Aktivitas Pendaftaran

2.    Login

Sequence Diagram pada Aktivitas Login

3. Manipulasi Data

Sequence Diagram pada Aktivitas Input Data Barang


Sequence Diagram pada Aktivitas Edit Data Barang


Sequence Diagram pada Aktivitas Delete Data Barang


4.    Input Barang yang Dibeli dan Cetak Struk Transaksi

Sequence Diagram pada Aktivitas Input Barang yang dibeli


Sequence Diagram pada Aktivitas Cetak Struk Transaksi


Sekian dari saya. Semoga membantu^^
